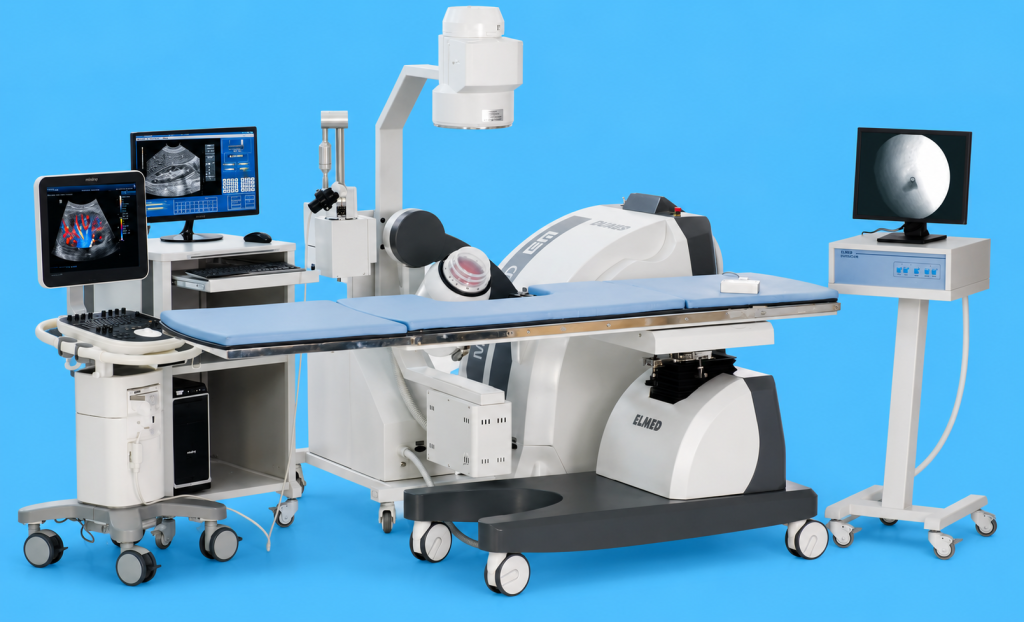

MULTIMED EM
ЕЛЕКТРО-МАГНІТНА ЕКСТРАКОРПОРАЛЬНА
УДАРНО-ХВИЛЬОВА СИСТЕМА ЛІТОТРИПСІЇ
Система MULTIMED EM літотрипсії (ESWL) завдяки своїй
модульній структурі пропонує комфортне лікування для
користувача та пацієнта. MULTIMED EM має гнучку
конструкцію, яка дозволяє позиціонувати АР/РА в 4 різних
положеннях (положення пацієнта лежачи і на животі від
повністю внизу, повністю зверху і знизу збоку і зверху збоку).
Точка фокусування не змінюється, коли система
використовується в цих положеннях. MULTIMED ЕМ має замкнуту водяну систему та «систему дегазації», яка забирає бульбашки повітря у воду. Для підвищення комфорту пацієнта та ефективності руйнування каменів вода в апараті нагрівається від 30 °С до 36 °С.
MULTIMED ЕМ ESWL може фокусуватися одночасно й
автоматично як за допомогою рентгена, так і ультразвуку.
Управління АІІ системою ESWL здійснюється за допомогою
дротового пульта. Система була розроблена таким чином,
щоб бути придатною для використання в середовищах, де присутні гази-анестетики.

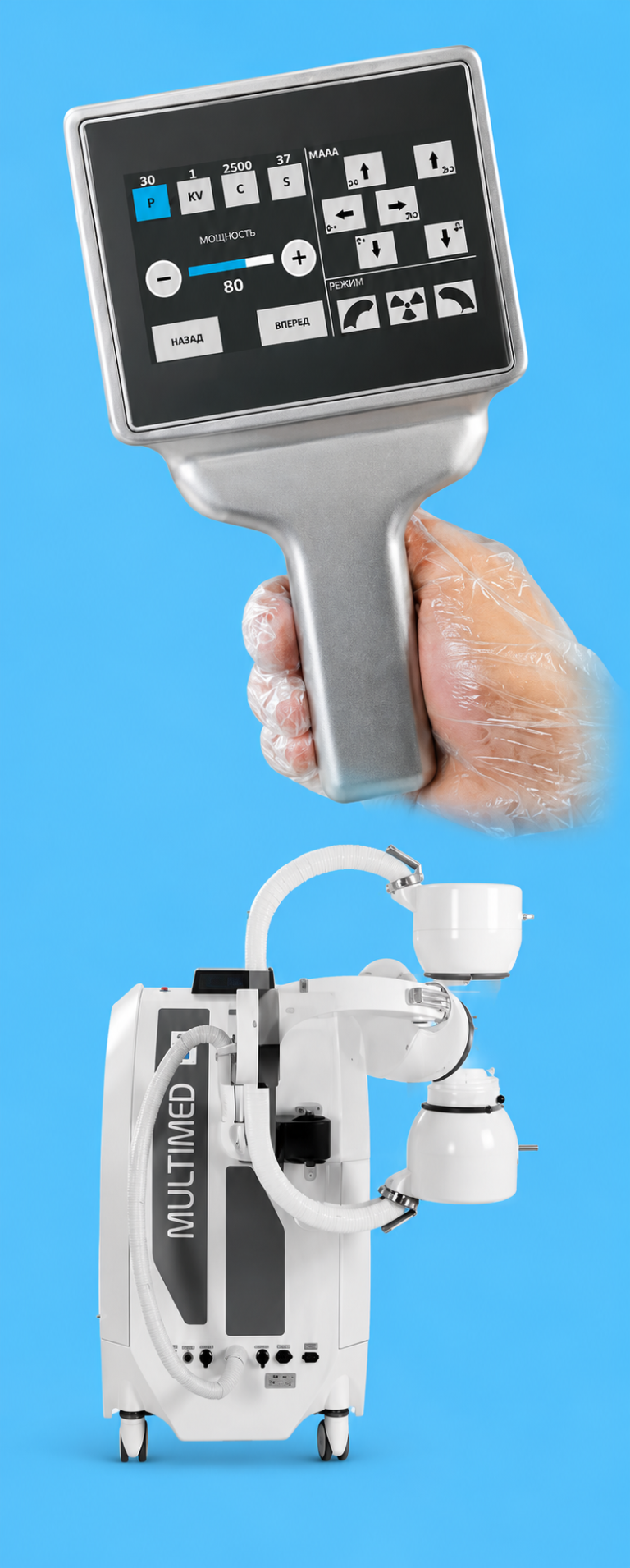

Головним блоком MULTIMED EM, апаратом для лікування та
рентгенівським пристроєм (ЛІТОСКОП) також можна
керувати індивідуально за допомогою однодротового
сенсорного пульта дистанційного керування. Стіл має
універсальну функцію, що дозволяє проводити
ендоурологічні (цистоскопія, уретроскопія, трансуретральна резекція, стентування уретри, ПКНЛ, біопсія).
Лікувальний стіл оснащений рентгенопрозорою скопією з
будь-якої частини лежачої поверхні пацієнта. За бажанням
стіл можна відрегулювати по тренделенбургській і бічній осі,
щоб його можна було використовувати в урологічних
дослідженнях, а також його можна зупинити та зафіксувати
під потрібним кутом на цій осі. За бажанням всі види
урологічного приладдя може поставлятися.
На додаток до своїх функцій, MULTIMED EM має першу в
світі програму «Динамічний запис пацієнтів і звітність про них (DPRS)», програмне забезпечення, яке дозволяє записувати інформацію про пацієнта та лікування. під час лікування.
Мультимед ЕМ, представляє повнe рішення для світу літотрипсії.
Точне і точне фокусування каменя при літотрипсії є важливою характеристикою, яка свідчить про успіх.
З комп’ютерним керуванням MULTIMED ЕМ має чудову технологію, спеціально розроблену для точного
фокусування каменів. «Рентгеноскопічний пристрій U-Arm» — ЛІТОСКОП або будь-який мобільний пристрій із C-дугою
та «Керована комп’ютером автоматична ультразвукова система локалізації Robot Arm» (опціонально керована комп’ютером автоматична флюороскопічна система локалізації) — можна поєднати з LITHORM, розробленим компанією ELMED.
Електромагнітна система MULTIMED EMESWL, розроблена для задоволення мінливих потреб користувача та підвищення комфорту пацієнта, пропонує точні та ефективні рішення в лікуванні сечових каменів і створила унікальний новий стандарт. Має високу ефективність подрібнення
каменю. Завдяки генератору електромагнітного удару рівень болю для пацієнта низький, а лікування комфортне для пацієнта, оскільки рівень шуму ударної хвилі нижчий, ніж в інших системах.
Він надзвичайно простий у використанні. Завдяки сильфонній водяній подушці та водяній системі з контрольованим тиском води, він забезпечує більш ефективну можливість лікування, адаптуючись для забезпечення ідеального контакту з усіма типами пацієнтів.
Після отримання зображення каменю за допомогою автоматичної ультразвукової локалізаційної системи з комп’ютерним керуванням LITHOARM, система автоматично локалізує камінь у точці фокусу, і після того, як камінь підведено до точки фокусу, точність його координат сап
контролюється за допомогою флюороскопії з U-подібною рукою. Усі типи каменів, у тому числі камені низької щільності або непрозорі, підлягають обробці ЛІТОАРМом. В системі автоматичної ультразвукової фокусування каменів LITHOARM адаптована до конвексних зондів усіх
видів діагностичних ультразвукових апаратів.
МУЛЬТИМЕД ЕМ
- Джерело енергії: Електромагнітна система (гарантія на 1 000 000 ударів)
- Фокусування: Акустична лінза
- Зчеплення з пацієнтом: Мембрана (суха муфта)
- Локалізація: Рентгеноскопія та/або УЗД
- Фокусна відстань: 130 мм (до 160 мм)
- Фокусний розмір: 7 мм × 65 мм (розмір ізобари 50%)
- Фокальний тиск: До 70 МПа
- Робоча напруга: Макс. 12 рівень (макс. 15 кВ – 21 кВ за бажанням)
- Частота: Змінна від 40 до 150 ударів/хв. (опціонально)
- Щільність енергії: 6–60 мДж
- Режими запуску: Автоматичний і ручний (ЕКГ і foot)
- Система водопостачання: Закритий loop контур з регулюванням тиску водяної подушки, 8,5 л, ємність для води з дегазацією
- Висота: 1200 мм
- Довжина: 930 мм
- Ширина: 700 мм
- Вага: 200 кг
МЕДИЧНИЙ СТІЛ
- Висота: 850–1150 мм
- Ширина поверхні: 600 × 2430 мм (різні розміри за бажанням)
- Вага пацієнта: 185 кг
- Обмеження регулювання столу: Переміщення електродвигуном у 5 напрямках (нахил і Тренделенбург — на вибір)
- Вертикальні рухи: 350 мм
- Поздовжні рухи: 150 мм
- Бічні рухи: 150 мм
- Вантажопідйомність: 200 кг
Роботизована рука LITHOARM
- Маніпулятор Type: Тримач ультразвукового датчика з шарнірною рукою
- Кінцевий ефектор: Ультразвуковий тримач
- Параметри: 7 ланок, 6 з’єднань, 5 кутів
- Датчики кута: Прецизійні резистивні датчики кутів
- Програмне забезпечення: Windows
- Застосування: Сап адаптований до всіх літотрипторів
- Апарат УЗД: Можна використовувати з конвексним 3,5 МГц датчиком будь-якого ультразвукового приладу
ЛІТОСКОП U-Arm Флюороскопія
- Потужність: 3,5 кВт (5 кВт, 15 кВт, 18 кВт — ВЧ-генератор опція)
- Напруга флюороскопії (кВ): 40-11 ОкВ автоматичне регулювання яскравості (оп. 40-120 кВ)
- Рентгеноскопічний струм (мА): 0,5 – 3,5 мА – (АВС) два основних варіанти
Струм (мА) - Підсилювач зображення: 9″ (12″ опціонально)
- X-Ray Tube: Моноблок, фіксований анод, подвійний фокус.
- Стандарт 0,6–1,8 мм фокусна пляма (обертовий анод — опція)
- Нагрівальна здатність анода: 40 kHu (опціонально обертовий анод 0,5 – 1,5мм або 0.3 – 0.6 мм, Теплоємність анода 200 kHu)
- ТV камера: CCD-камера високої роздільної здатності (1024 Х 1024 опціонально)
- Монітоp: 19″ BW, 625/50 Гц або 650/60 Гц для медичних цілей (опція 19″, 21″, 22″, TFT, LCD, кольор)
Контраст 35:01 - Система пам’яті: Утримання останнього зображення, (LIH), (додаткова пам’ять 4-128 зображень, DІСОМ 3.0 сумісна система запису)
- Висота: 2010 мм
- Довжина: 1380 мм
- Ширина: 500 мм
- Bага: 225 кг
ЗАГАЛЬНІ
- Робоча напруга: 230 В змінного струму ±10%, 50–60 Гц, одна фаза (115 В змінного струму — опція)
Система відповідності: Відповідно до IEC 60601-1, 1 клас, Type B, згідно 93/42/EEC, клас I
