Офтальмологічна ультразвукова діагностична система CAS-2000BER B (виробник — Chongqing KangHua S&T) — це високоточний медичний апарат, призначений для проведення А-сканування (біометрії) та В-сканування (двомірної візуалізації) ока.

Завдяки повністю цифровій обробці сигналів та інтегрованій робочій станції, система дозволяє вимірювати параметри структур ока і розраховувати параметри штучних кришталиків для хірургії катаракти.

• Дворежимна функціональність: Поєднує сканування типу A (для розрахунку кришталиків) та типу B (для візуалізації внутрішніх структур ока при непрозорості середовищ).

• Покращена візуалізація: Забезпечує динамічне відтворення B-скану, що дає змогу розрізняти дрібні деталі тканин та нервів.

• Програмне забезпечення: Інтелектуальний розрахунок ІОЛ (інтраокулярних лінз) для максимальної точності підбору під час операцій.

• Інтеграція: Підтримка стандарту DICOM 3.0 дозволяє легко під'єднувати пристрій до загальної бази даних лікарні чи клініки.

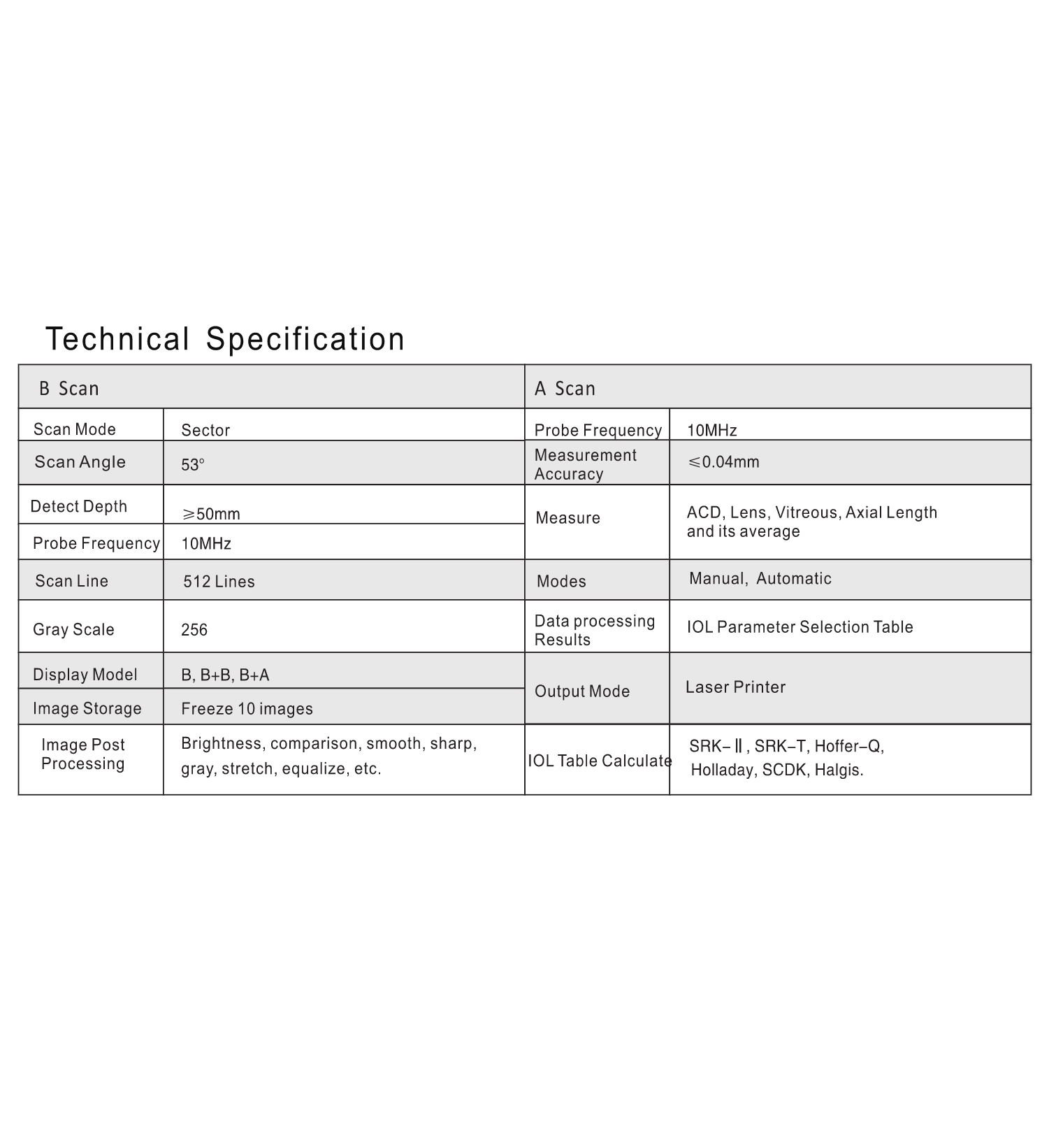

Режим А-сканування (Ультразвукова біометрія)

Режим призначений для прецизійного вимірювання лінійних розмірів структур ока та автоматичного розрахунку параметрів інтраокулярних лінз (штучних кришталиків).

• Частота ультразвукового датчика: 10 МГц (допустиме відхилення ± 0.5 МГц).

• Клінічна точність вимірювання: ≤ 0.04 мм — 0.05 мм.

• Доступні методи сканування: Контактний (безпосередньо на рогівку) та іммерсійний (через ванночку з розчином, опціонально).

• Параметри, що вимірюються:

  • Глибина передньої камери ока (ACD).

  • Товщина природного кришталика (Lens).

  • Товщина склистого тіла (Vitreous body).

  • Загальна осьова довжина ока (Axial Length — AL) та виведення її середнього значення на основі серії вимірів.

  • Режими роботи: Автоматичний (система сама фіксує сигнал у момент найкращої ехо-грами) та ручний.

  • Програмні формули розрахунку ІОЛ (IOL): Система підтримує 6 основних математичних моделей:

    • SRK-II, SRK/T

    • Hoffer-Q, Holladay

    • Haigis (Haggis), SCDK

  • Пам'ять: Збереження до 8 груп результатів вимірювань для формування таблиці ІОЛ

Режим B-сканування (Двовимірна візуалізація)

Застосовується для точної просторової діагностики внутрішніх патологій ока, особливо в умовах непрозорих оптичних середовищ (дозріла катаракта, гемофтальм).

• Тип датчика: Механічний секторний.

• Частота датчика: 10 МГц (± 0.5 МГц).

• Кут сканування: 53° (широке охоплення заднього полюса ока).

• Максимальна глибина дослідження: ≥ 50 мм.

• Щільність сканування: 512 ліній на кадр.

• Роздільна здатність системи:

  • Вертикальна (аксіальна): ≤ 0.2 мм (в деяких модифікаціях до ≤ 0.5 мм).

  • Горизонтальна (латеральна): ≤ 0.5 мм (в деяких модифікаціях до ≤ 1.0 мм).

• Шкала сірого кольору: 256 рівнів (забезпечує глибоку контрастність між оболонками ока та новоутвореннями).

• Режими відображення на екрані: B, B+B (порівняння двох очей або проекцій), B+A (одночасне виведення топографічного зрізу та амплітудного графіка).

• Функція Cine Loop (кінопетля): Запис динамічного відео для покрокового перегляду та вибору ідеального стоп-кадру. Запис до 10 статичних кадрів у внутрішній буфер швидкої пам'яті.

Цифрова обробка та програмні функції (Post-Processing)

Після заморожування зображення (Freeze) лікар може проводити поглиблений аналіз:

• Регулювання зображення: Зміна яскравості, контрастності, згладжування (Smooth), підвищення різкості оболонкових структур (Sharp).

• Масштабування (Zoom): Кратність збільшення ділянок інтересу від ×0.8 до ×2.0.

• Вимірювальні інструменти: Електронний каліпер для точного вимірювання лінійних відстаней, площі вогнища ураження, об'єму та кутів на B-скані.

• Аналіз уражень: Програмні шаблони для опису відшарування сітківки, деструкції склистого тіла чи пухлинних процесів.

Комп’ютерна станція та інтерфейси

Відмінність модифікації Model B полягає у зовнішній інтеграції та архітектурі керування.

• Апаратна платформа: Базується на цифровій ультразвуковій робочій станції (повністю цифрова обробка сигналу без аналогових спотворень).

• Зв'язок з ПК: Використовує високошвидкісний інтерфейс USB 2.0 для передачі сигналів.

• База даних пацієнтів: Велика вбудована електронна картка пацієнта (Case History) зі збереженням знімків, протоколів та особистих даних (ПІБ, ID, Око OD/OS, Лікар, Дата).

• Мережева інтеграція: Підтримка медичного протоколу DICOM 3.0 дозволяє відправляти результати на сервери лікарні (PACS).

• Друк звітів: Підключення стандартного зовнішнього лазерного або струминного принтера високої роздільної здатності через ПК. Це значно дешевше в експлуатації, ніж термопапір.

• Живлення: AC 110V/220V ± 10%, частота 50/60 Гц.

Конструктивні варіанти виконання моделі "B"

Прилад поставляється у двох фізичних конфігураціях залежно від потреб клініки:

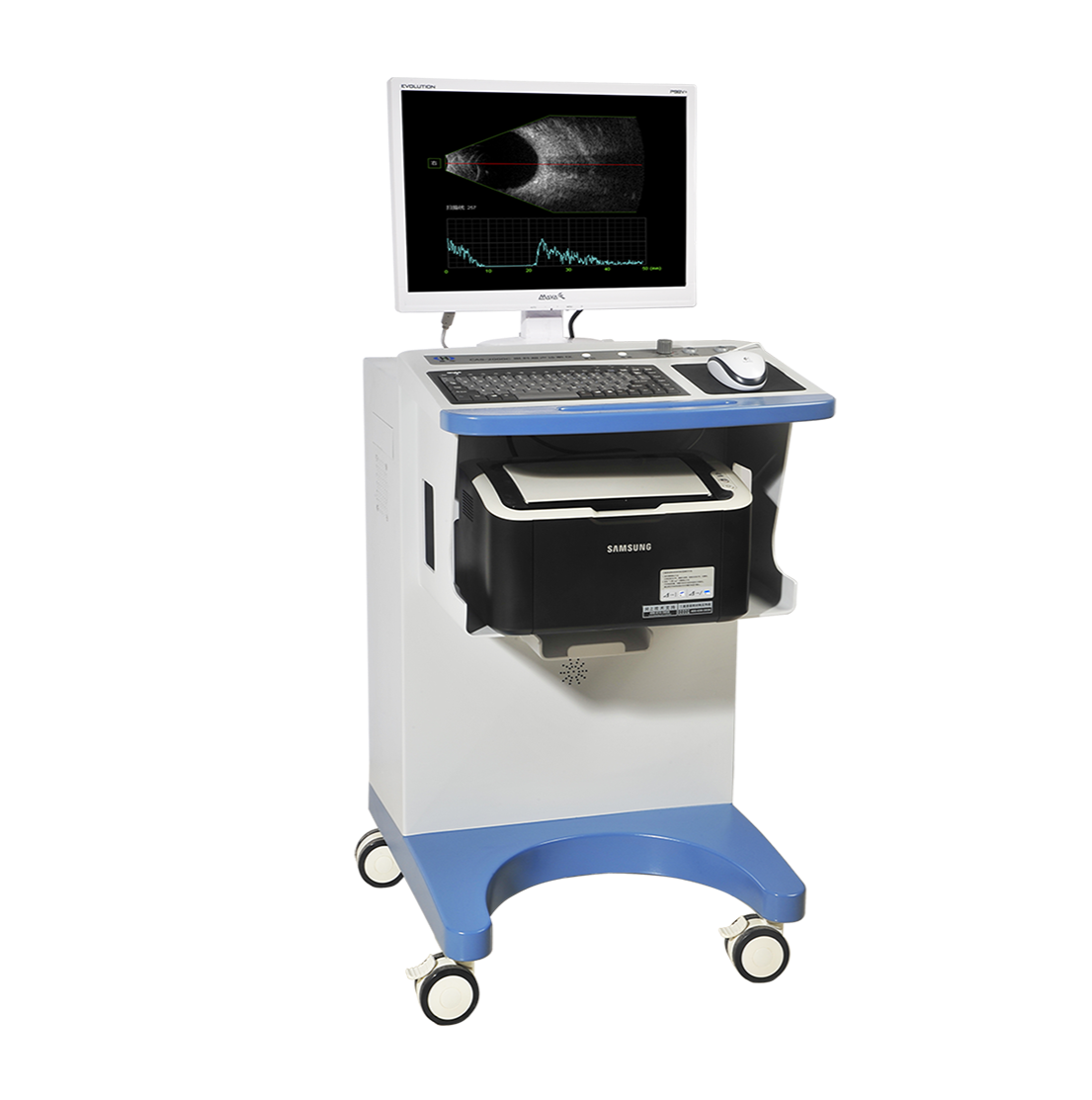

1. Візковий тип (Trolley Type): Моноблок або ПК, встановлений на спеціалізований медичний візок із тримачами для датчиків, гелю та полицею для принтера.

2. Роздільний / портативний тип (Split/Laptop Type): Компактний блок оцифровки зі шнурами датчиків, який підключається безпосередньо до медичного ноутбука. Ідеально для виїзної діагностики.
