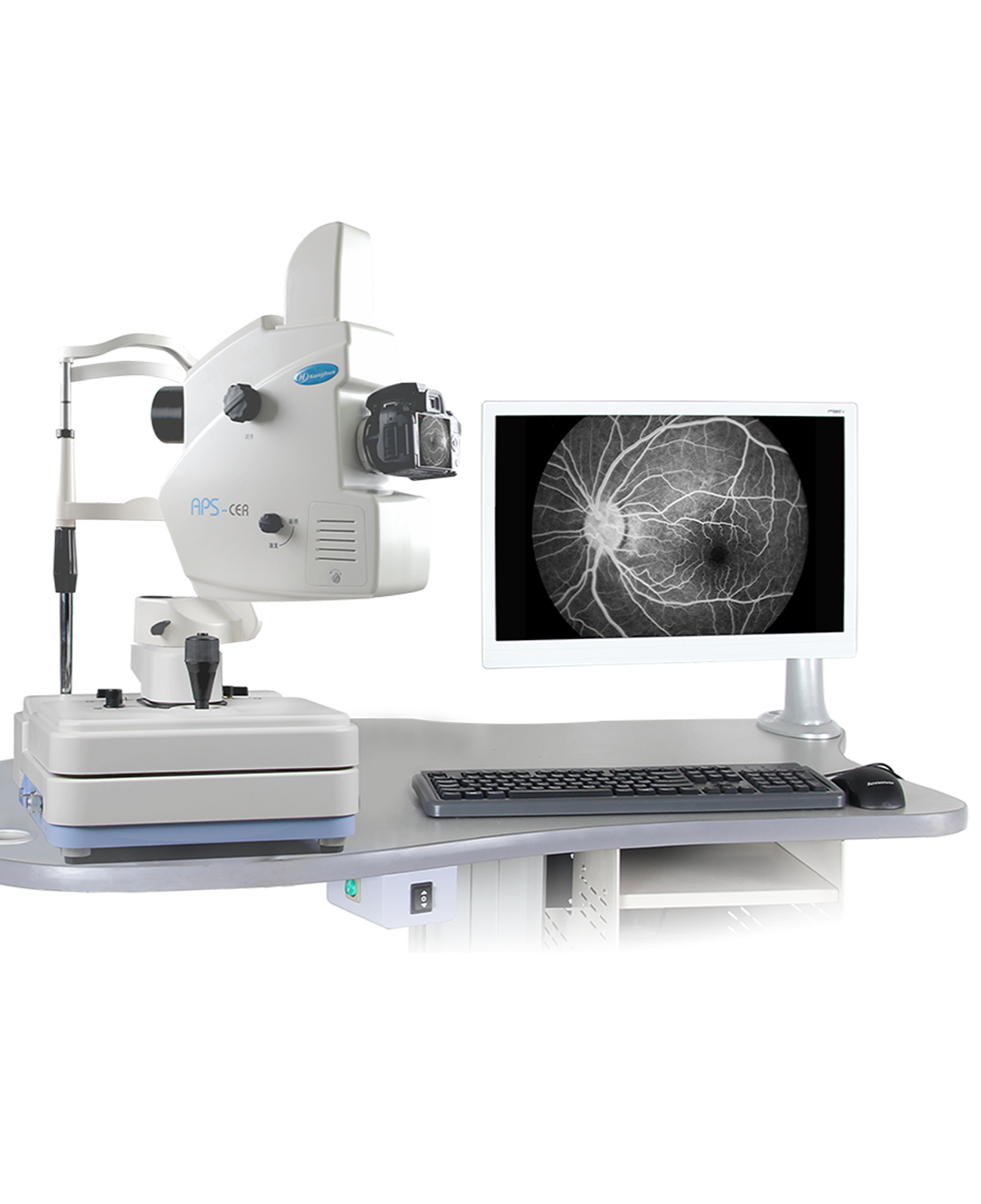

Фундус-камера та система флуоресцеїнової ангіографії APS-BER — це професійний офтальмологфчний  інтегрований цифровий медичний комплекс оптико-електронно-механічного типукомлекс,призначений для високоякісної кольорової зйомки очного дна та динамічного дослідження судинної сітки сітківки із застосуванням контрастної речовини. Завдяки передовій оптичній системі шостого покоління, прилад забезпечує високу точність скринінгу та ранньої діагностики ретинальних патологій. Прилад поєднує в собі кольорову недіагностичну фундус-камеру та високошвидкісну систему цифрової ангіографії для повного дослідження судин сітківки в режимі реального часу. Прилад постачається із функціональним пакетом ПЗ для збору, цифрової обробки та систематизації даних. Система дозволяє створювати електронні картки пацієнтів, редагувати графічні звіти, вимірювати лінійні розміри уражених ділянок та вести довгостроковий моніторинг хвороби в динаміці.

Можливості програмного забезпечення (ПЗ) та обробки даних

Камера працює в парі зі спеціалізованим комп'ютерним ПЗ, яке виконує такі функції:

• Автоматичне зшивання (Jigsaw/Splicing): безшовне об'єднання кількох знімків (наприклад, центрального та периферійних) в одну велику панорамну карту сітківки.

• Цифрова обробка: довільне масштабування (зум) без втрати якості, регулювання яскравості, контрасту, гами, балансу кольорів та інверсія каналів зображення.

• Медичні вимірювання: інструменти для точного обчислення лінійних розмірів, діаметрів судин та площі ураження (наприклад, зон ішемії, ексудатів чи макулярних розривів).

• База даних пацієнтів: створення індивідуальних карток, архівація та зберігання повної історії обстежень пацієнта (як статичних фото, так і динамічних відео ангіографії).

• Генерація звітів: швидке створення та друк графічно-текстових медичних висновків із фотографіями.

• Мережева інтеграція: підтримка протоколу DICOM 3.0 (опціонально), що дозволяє передавати знімки в єдину госпітальну мережу клініки.

• Сфери клінічного застосування

• Флуоресцеїнова ангіографія (ФАГ) — фіксація динамічних фаз проходження контрасту по судинах для виявлення зон ішемії, оклюзій, неоваскуляризації та мікроаневризм.

• Скринінг діабетичної ретинопатії — регулярний моніторинг стану очного дна у пацієнтів із цукровим діабетом.

• Діагностика макулярних патологій — оцінка вікової макулодистрофії (ВМД), центральної серозної хоріоретинопатії, набряків та розривів.

• Дослідження зорового нерва — виявлення глаукомних змін, атрофії та запальних процесів.

•

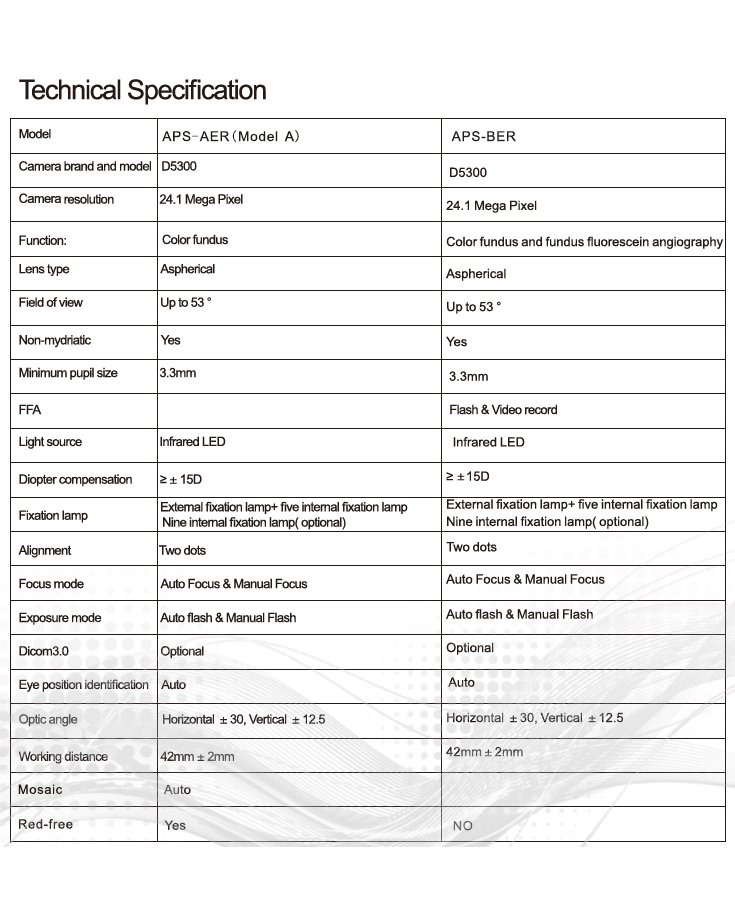

•  Повні технічні характеристики

• Джерело живлення: AC 110/220V, 50/60 Гц.

• Фізичні розміри приладу: приблизно 350 мм * 550 мм * 600 мм (без урахування системного блоку ПК та столу).

• Кут огляду (Field of View): до 53° (забезпечує ширше охоплення, ніж стандартні камери на 45°).

• Тип лінзи: імпортна високоякісна асферична оптика з багатошаровим антибліковим покриттям (оптична система 5-го або 6-го покоління в залежності від року випуску модифікації).

• Робоча відстань (Working Distance): 42 мм ± 2 мм від рогівки ока пацієнта.

• Мінімальний діаметр зіниці: всього 3.3 мм, що дозволяє проводити обстеження без примусового розширення краплями (недіагностичний режим / non-mydriatic).

• Джерело світла для спостереження: інфрачервоний світлодіод (Infrared LED), який є невидимим і комфортним для пацієнта під час фокусування.

• Джерело світла для зйомки (спалах): інтенсивний ксеноновий спалах (регулюється вручну або автоматично залежно від модифікації).

• Діапазон діоптрійної компенсації (рефракція пацієнта): ≥ ±15D (дозволяє чітко фокусуватися навіть на очах із високим ступенем міопії чи гіперметропі.

• Специфікація камери та реєстратора зображень

• Цифрова основа: професійна дзеркальна HD-камера (переважно комплектується кастомізованими тушками Nikon D5200 / D5300).

• Роздільна здатність матриці: 24.1 Мегапікселя.

• Режим чорно-білої зйомки (для ангіографії): швидкісна цифрова зйомка динамічних фаз проходження контрасту.

• Моніторинг: система обладнана основним екраном керування ПК та додатковим фронтальним LCD-дисплеєм на корпусі приладу для швидкого контролю положення ока пацієнта.

• Оптичні фільтри для ФАГ (FFA): вбудована система інтерференційних фільтрів — стимулюючий (синій, збуджуючий) та бар'єрний (жовто-зелений) для чіткої фіксації флуоресценції.

• Системи наведення, фіксації та ергономіка

• Асистенція вирівнювання (Alignment): система Two Dots (дві світлові точки-мішені), які оператор повинен сумістити на екрані для ідеального фокусування по осі.

• Режими фокусування: доступні як автоматичний режим фокусування, так і точне ручне налаштування оператором.

• Система внутрішньої фіксації погляду: 5 або 9 внутрішніх точок фіксації (LED-світлодіоди всередині камери), які загоряються по черзі, змушуючи пацієнта змінювати напрямок погляду. Це необхідно для детального знімка периферійних зон сітківки. Також у комплекті є зовнішня лампа фіксації.

• Діапазон руху механічної платформи (координатний столик):

  • Вперед/назад: 60 мм.

  • Вліво/вправо: 120 мм.

  • Вгору/вниз (вертикальний хід): 30 мм.

  • Точність управління мікроплатформи за допомогою джойстика становить до 1 мм.

  •

  • відмінність моделей фундус-камер лінійки Kanghua

  • Модель A є базовою в серії APS-AER. Вона пропонує автоматичний фокус та автоспалах, але механічне підведення та вибір точок фіксації виконуються оператором вручну. Призначена суто для кольорової зйомки.

  • Модель B (Full-Auto) має систему повної автоматизації «в один дотик», де прилад самостійно знаходить око, центрується, фокусується і робить знімок без участі рук лікаря.

  • Серія APS-BER додатково до кольорового фото підтримує режим ФФА (флуоресцеїнова ангіографія) — контрастне дослідження судинної системи сітківки в динаміці (відеозапис)
